1530G sērijas viena galda lāzergriešanas mašīna
Mēs piegādājam 1530G sērijas viena galda lāzergriešanas mašīnu.
Produkta ievads
1530G sērijas viena galda lāzergriešanas mašīna
Mašīnas sastāvs
Mašīnas izkārtojums un nosūtīšana
Tehniskie parametri
|
Apstrādes lielums
|
1500*3000mm
|
|
Maks. ātrumu
|
140 m/min
|
|
Maks. paātrinājums
|
1G
|
|
X/Y pozicionēšanas precizitāte
|
±0,03 mm/m
|
|
Pārvietošanas precizitāte
|
±0,02 mm
|
|
Lāzera jauda
|
1.{1}}KW
|
|
Mašīnas nominālā jauda
|
10 kW
|
|
Svars
|
2600 kg
|
|
Izmērs
|
5500 * 4000 * 2300 mm
|
Galvenās konfigurācijas
|
Lāzera avots
|
IPG/Raycus |
|
Kontrolieris
|
FSCUT 2000, Friendess, Ķīna |
|
Griešanas galva
|
RayTools BM110 autofokuss |
|
Servo piedziņas un motori
|
FSCUT 2000, Friendess, Ķīna
|
|
Rack un zobrata
|
ROR, Vācija
|
|
Samazināšanas kaste
|
TECHMECH, Ķīna |
|
Augstas precizitātes vadošā sliede
|
Hokings, Ķīna Taivāna |
|
Pneimatiskās sastāvdaļas
|
SMC, Japāna/AirTac, Ķīna Taivāna
|
|
Elektriskās daļas
|
Schneider, Francija/MW, Ķīna Taivāna
|
|
Ūdens dzesētājs
|
Hanli, Ķīna
|
Galvenās sastāvdaļas: griešanas galva
RayTools BM110 augstas veiktspējas autofokusa griešanas galviņa
 |
• Optimizēta optiskā konfigurācija un vienmērīga gāzes ķēde
ievērojami uzlabot griešanas kvalitāti un efektivitāti.
• Automātiskais fokuss, lai samazinātu cilvēka iejaukšanos. Autofokuss
diapazons ir {0}}~ plus 10 mm, un fokusēšanas precizitāte ir 0,05 mm.
• Pievienoti pārklājuma brilles, lai aizsargātu kolimācijas objektīvu
efektīvi.
• Atvilktnes tipa vāka stikla turētājs, lai atvieglotu nomaiņu.
• Dažādas šķiedras saskarnes, piemēram, QBH, QD, ar kurām strādāt
dažādi dominējošie lāzera avoti.
|
Unikāli punkti:
1.Integrēts elektrības skapis
Vienkāršota elektroinstalācijas konstrukcija glītam un sakārtotam vadu savienojumam.
Vietas taupīšana: elektriskais skapis ir integrēts mašīnas rāmī ar optimizētu izkārtojuma dizainu, var ietaupīt līdz pat 50 procentiem vietas.
4 ventilācijas ventilatori nodrošina elektrisko komponentu darbību tīrā un stabilā vidē. Perfekta aizsardzība: bez putekļiem un ugunsdroša, labāka elektrisko komponentu aizsardzība.
2. Silfonu pārsegi ar tērauda vairogiem
Griešanas procesā var veidoties augstas temperatūras metāla lodes, it īpaši caurduršanas laikā, metāla lodes var izšļakstīties abās mašīnas pusēs un radīt lielus riskus augstas precizitātes transmisijas daļām. Lai atrisinātu šo problēmu, mēs izvēlamies karstumizturīgus silfonu pārsegus, lai pilnībā aizsargātu transmisijas daļas, turklāt silfonu pārsegi ir pievienoti ar tērauda vairogiem griešanas galviņas tuvumā, lai pilnībā novērstu metāla sliedu un putekļu iekļūšanu iekšpusē un nodrošinātu mašīnas precizitāte maksimāli.

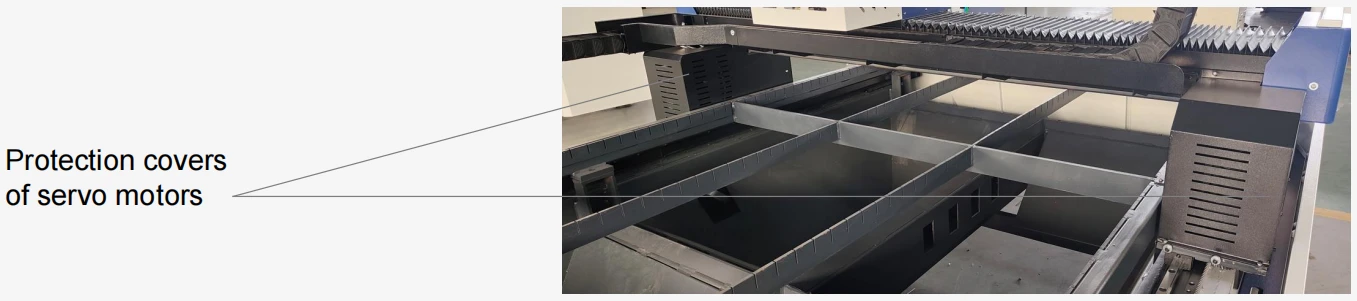

3.Servomotoru vāki
Servo motori ir galvenās mašīnas daļas, Y ass servomotorus var viegli sabojāt, iekraujot un izkraujot loksnes, kas klientiem radīs lielas izmaksas. Šī iemesla dēļ QY-LCF-1530G sērijas mašīnās Y ass servomotori ir aizsargāti ar pārsegiem, lai novērstu bojājumus mašīnas darbības laikā.
